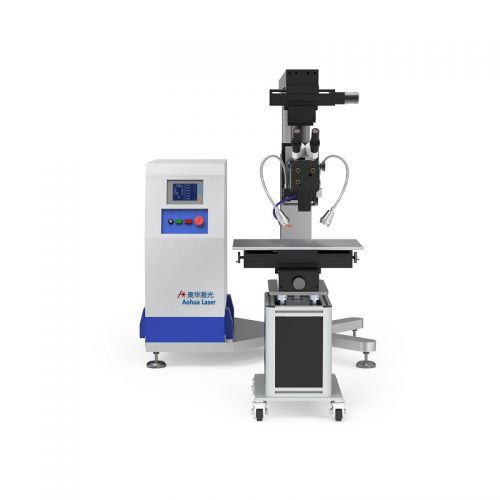

适合大中小型模具:悬臂式模具烧焊机


产品分类:模具修补机
产品简介:
1. 激光模具烧焊机(手动激光焊接机)是通过激光瞬间产生的高能热将专用焊丝熔接到模具的破损部位,与原有基材牢固熔接,焊后经电火花,磨削等加工成光面,从而修补模具。

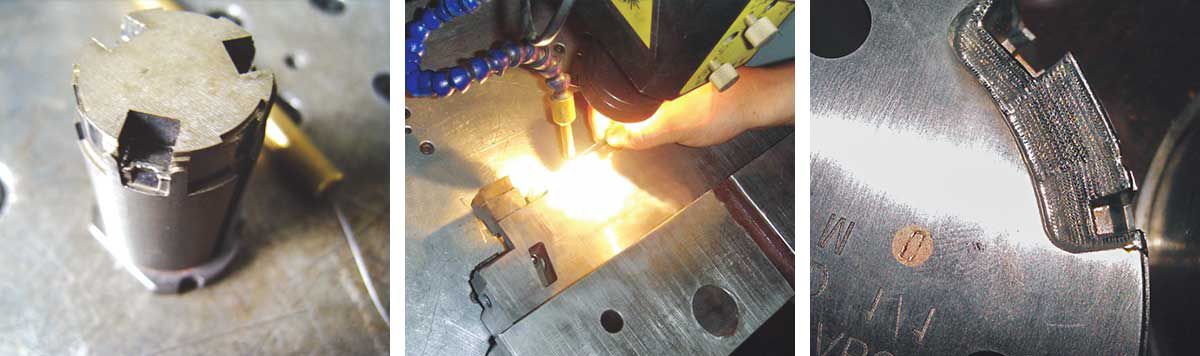

2. 针对模具砂眼、裂痕、崩角、及磨损等微小部分进行精密修补。
3. 热影响区域小,不会导致精密模具变形。
4. 焊接深度达,即牢固又美观。
5. 熔化充分,不留修补痕迹。熔池熔料凸起部分与基体集合处无凹陷现象。
产品应用:

1. AHL-XBW220/400悬臂式激光模具烧焊机是奥华研发的第六代修模激光设备。采用非工作台操作方式,激光光路可十个方向电动调控,专业针对特、大、中型模具修补,模具置于推车、叉车或地上进行修补。

2. 主要用于S136,SKD-11,NAK80,8407,718,738,H13,P20,W302,2344等模具钢、碳钢、普通合金钢、不锈钢、铍铜、紫铜和

极硬合金材料的塑胶模具、铸造模、锻造模、冲压模、压铸模等。

3. 广泛应用于手机、数码产品、汽车及摩托车等模具制造和成型行业。

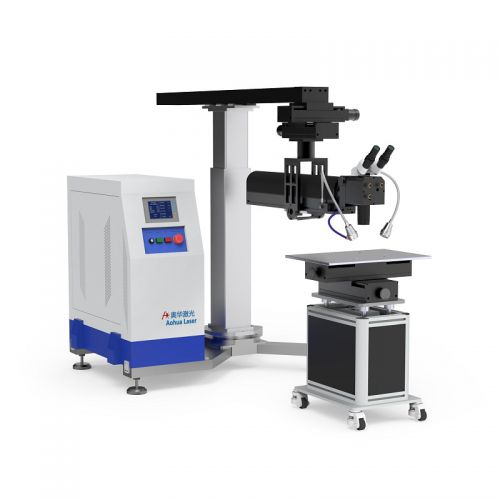

悬臂式模具烧焊机

产品优势:

1. 激光模具烧焊机(手动激光焊接机)是通过激光瞬间产生的高能热将专用焊丝熔接到模具的破损部位,与原有基材牢固熔接,焊后经电火花,磨削等加工成光面,从而修补模具。

2. 针对模具砂眼、裂痕、崩角、及磨损等微小部分进行精密修补。

3. 热影响区域小,不会导致精密模具变形。

4. 焊接深度达,即牢固又美观。

5. 熔化充分,不留修补痕迹。熔池熔料凸起部分与基体集合处无凹陷现象。

激光模具烧焊机

技术参数:
产品型号AHL-XBW220AHL-XBW400

AHL-XBW600

AHL-XBW800
最大激光功率220W400W600W800W
激光波长1064nm1064nm1064nm1064nm
单脉冲最大能量90J110J120J130J
脉冲宽度0.2-20ms0.2-20ms0.2-20ms0.2-20ms
激光焊接频率0.5-20Hz0.5-20Hz0.5-20Hz0.5-20Hz
光斑尺寸可调范围0.2-2mm0.2-2mm0.2-2mm0.2-2mm
激光焊丝φ0.2-φ0.4mmφ0.2-φ0.5mmφ0.2-φ0.6mmφ0.2-φ0.8mm
整机耗电功率≤7KW≤12KW≤14KW≤16KW
电力需求220VAC±10%/50Hz/40A380VAC±10%/50Hz/40A380VAC±10%/50Hz/40A380VAC±10%/50Hz/40A

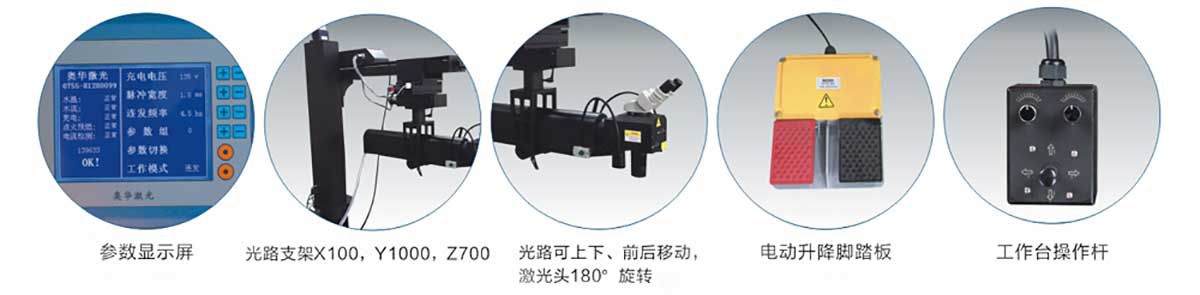

标配工作台
三维手动三维手动三维手动三维手动
瞄准定位显微镜显微镜显微镜显微镜
激光器上下行程
300mm300mm300mm300mm
激光器轴向旋转
360°360°360°360°
激光器水平方向
Y轴/XY电动Y轴/XY电动Y轴/XY电动Y轴/XY电动
